Línea Guía


Línea Guia

Línea Guia Fabricante, Este sistema utiliza una línea impresa o un remiendo continuo o cualquier modelo en la tela. El sistema mantiene la marca elegida (línea impresa o modelo) en la posición lateral exacta con independencia de la posición del borde de la tela. Este sistema es ampliamente utilizado en máquina que raja

Introducción:

– Normalmente, el sistema rector del Web Pneumo-Hidráulico se utiliza para cualquier bobina y uso el desenrollar para dirigir la tela para reducir los despilfarros del material y para conseguir la alta producción para hacer salir con mano de obra mínima.

– Ahora, viendo la demanda emergente del mercado y de pocas limitaciones del sistema rector del Web Pneumo-Hidráulico, hemos introducido la línea completamente electrónica basada microprocesador/el sistema rector del borde con la fotocélula retroactuamos.

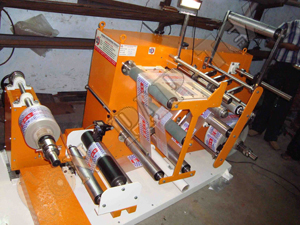

– Esto tiene especialmente uso en la máquina de Rewinder de la cortadora para rajar cualquier material como las laminas, el llano o el poliéster impreso o el otro material. La fotocélula detectará el color, línea o la guía de borde según su requisito y usted conseguirán rajar uniforme.

– El motor de PMDC se utiliza para el movimiento delantero-reverso de la carretilla y se junta con el arreglo del tornillo de la bola para una mejor exactitud. La carretilla (asamblea rectora) se proporciona en la desenrolladora de la máquina que raja y de ella es dirigida por el arreglo linear del transporte.

– En nuestros ajustes de Digitaces del regulador dos se proporcionan para los ajustes del color ligero y oscuro. El modo auto/manual también se proporciona junto con el movimiento izquierdo y correcto del material. El centro servo se proporciona a través del interruptor de límite.

– La fotocélula detectará la línea o borde del material y dará por consiguiente referencia al motor para el movimiento delantero o reverso.

CARACTERÍSTICAS DEL CONTROL ELECTRÓNICO

– Sistema de control de la posición.

– Control ajustable de la pista con la exhibición de la desviación.

– La emisión del LED que detecta ofreciendo la posibilidad del funcionamiento en todo el contraste y fondos, presentando diversos tratamientos superficiales.

– Borde ultra acústico que detecta o de Op. Sys. a la detección electrónica.

– Actuador de motor de la alta respuesta.

– Interruptor de proximidad proporcionado para los límites automáticos del viaje del final.

LÍNEA O CONTRASTE ELECTRÓNICA OPTA QUE DETECTA EL SISTEMA

– La emisión del LED que detecta ofreciendo la posibilidad del funcionamiento en todos los contrastes, con una distancia de funcionamiento del máximo de 9 milímetros. Entre el sensor y la tela.

– Tiempo de reacción rápido insensible a la luz ambiente.

MECANISMO TRANSVERSAL

– Actuador del motor de PMDC controlado con alta respuesta.

– Alto mecanismo de respuesta de la caja de engranajes con la impulsión linear del tornillo diseñada para los movimientos lineares de la corrección.

– Instalación fácil y sistema de mantenimiento cero.
